滾珠絲杆雙導軌直線模組滑台-FSL120

FSL120直線模組，全封閉結構，本體寬度120MM，雙導軌4滑塊，具有高精密度，多段重複定位、結構緊湊，通用性強，適用於特殊環境使用。

全國熱線

400-800-2581

產品簡介 / Introduction

FSL120是一款封閉式絲杆模組。有效行程≤1500MM。滑台一側采用不鏽鋼帶密封，防水防塵等級：IP51。內部配置雙導軌，共4滑塊。適合重負載和高速度。

這款模組是福譽科技新研製的120MM寬工業級直線模組，結構緊湊堅固，運行順滑，防水防油，搭配控製器可實現高精度直線運動控製，並可定製長度，搭建兩軸三軸係統，解決行業需求。

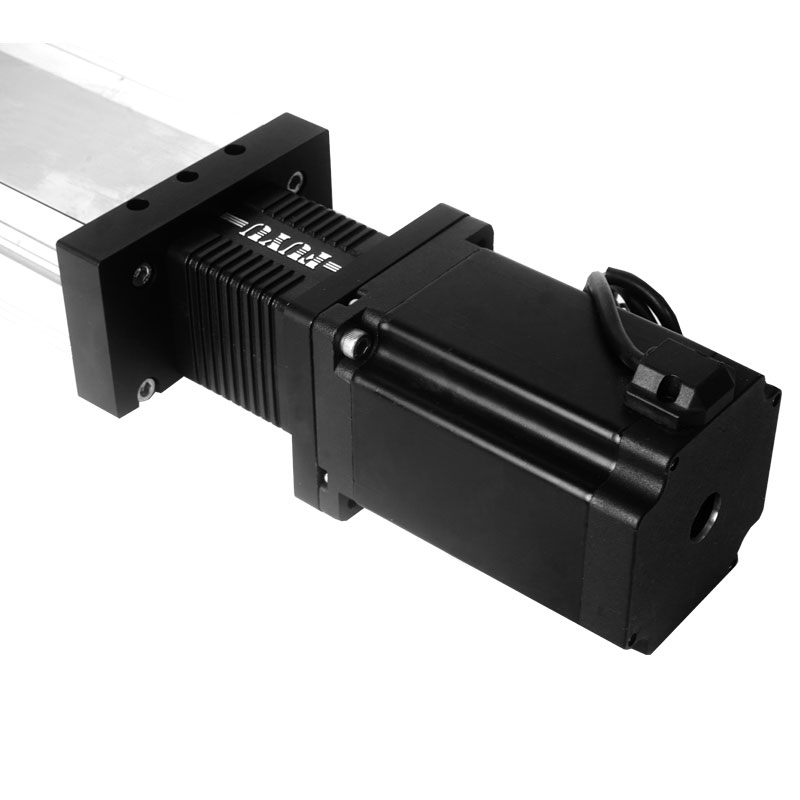

全封閉式雙導軌直線模組

滑台材料	全鋁（高強度6061），全CNC精細加工，精度保證，不易變形
滑台麵板（上滑塊）寬度	110MM*150MM
滑台高度	76MM
可換絲杆	1610/2020
底板寬度	120MM
標準配置	滾珠絲杆直徑16MM，絲杆導程10MM
精度	定位精度±0.02MM
承重	水平負載≤100KG，垂直負載≤50KG。
疊法	可以疊十字、龍門式、三軸式、四軸式多種疊法
官配標準	86步進電機
可定製電機	伺服電機、減速電機，按需求定製。

標準配置			非標選配
配件	型號	參數
三相86128步進電機	FM861282SJT03	法蘭尺寸：86MM；機身長度：128MM；額定電流3A；保持扭矩7Nm	法蘭尺寸≤86MM步進電機；法蘭尺寸≤80MM的伺服電機
16絲杆	G1610	直徑16MM；導程10MM	G1605 絲杆，G2020 絲杆
型材		截麵尺寸：（120X60）；6061鋁合金
適配驅動	FMDT220A48NOM	適配60-110法蘭高壓（110-220V AC）三相步進電機

有效行程(標準)	非標效行程
100MM，200MM，300MM，400MM，500MM ，600MM，700 MM，800MM，900 MM，1000MM ，1100MM，1200 MM，1300MM，1400 MM，1500MM	≤1500MM的其他行程

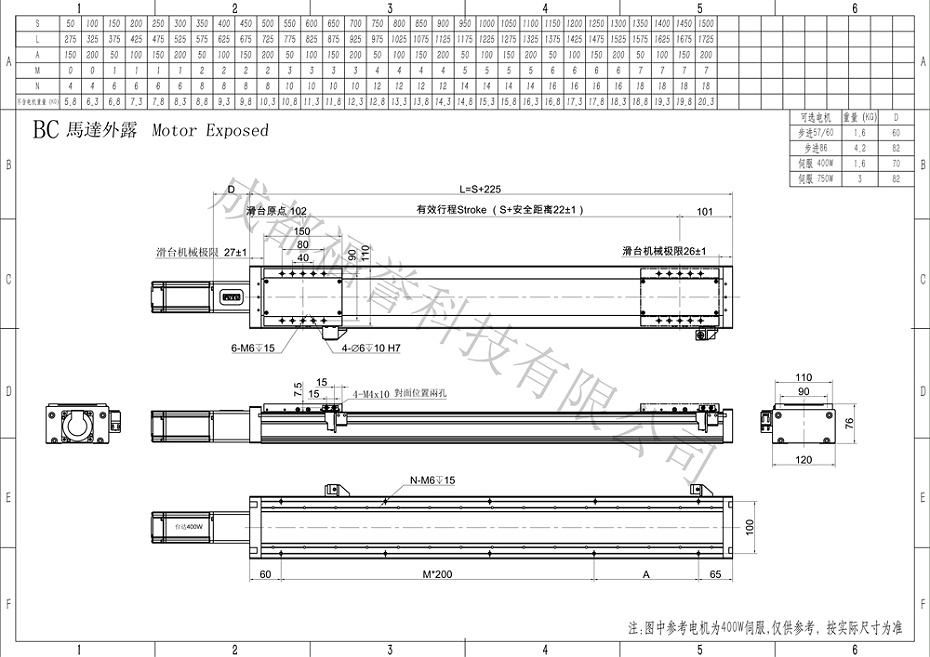

FSL120模組選型圖-3

120絲杆模組多軸
