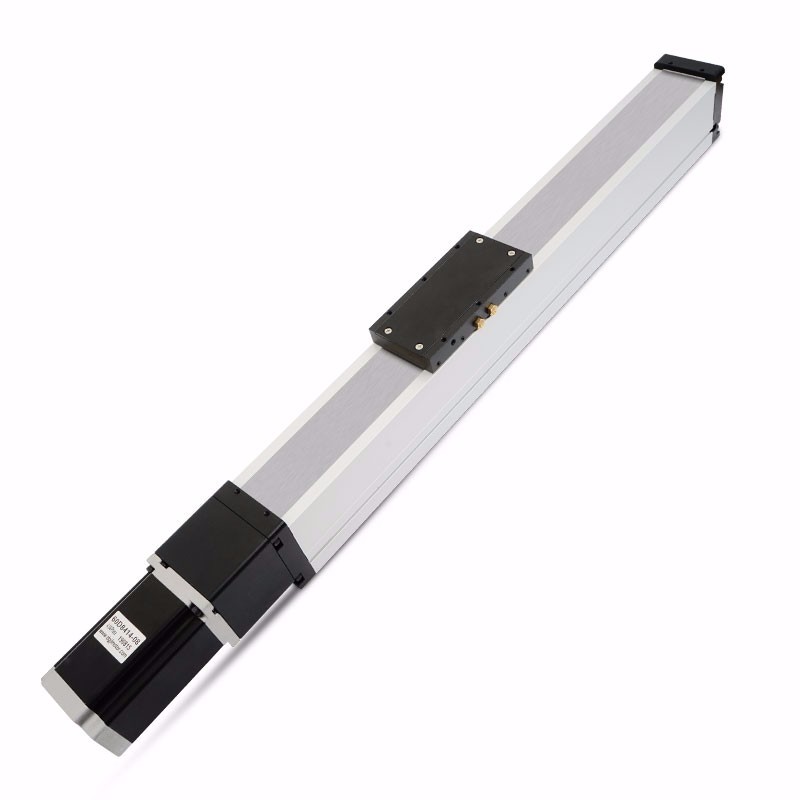

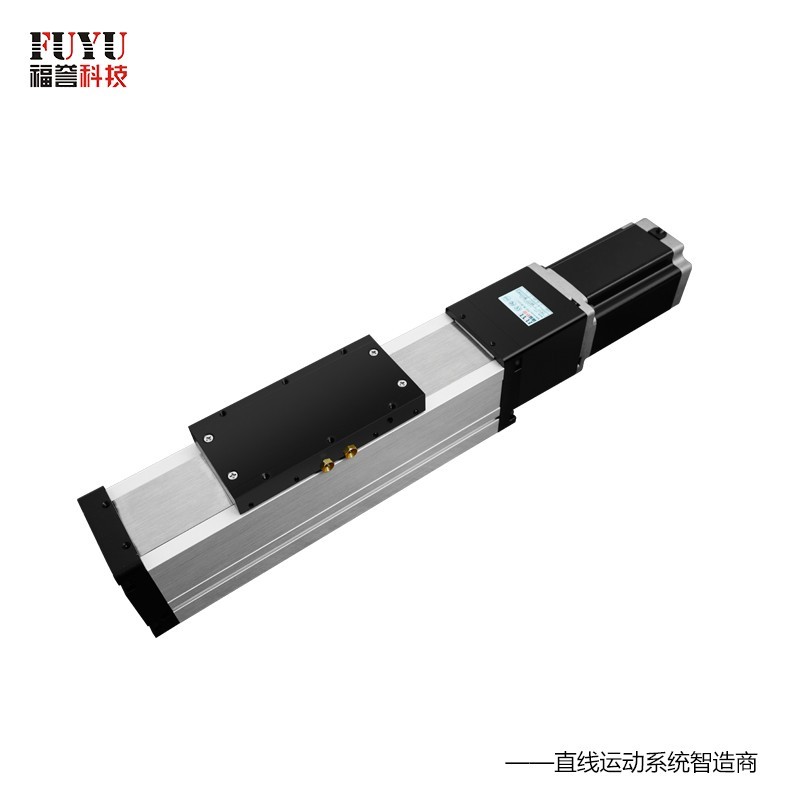

高精度絲杆滑台模組-FSL60係列

FSL60滾珠絲杆直線模組，是本公司2019年最新研發的一款絲杆精密型模組，采用全封閉結構，本體寬度60MM，與其他直線模組相比，精度明顯提高，精度可達0.02MM，滿足用戶對靜音、負載、速度、行程、構建方麵的不同應用需求。

基本參數
品牌：	FUYU	型號：	FSL60
有效行程：	50MM~1050MM	重複定位精度：	±0.02MM
最大速度：	400MM/S(水平) 300MM/S(垂直)	最大負載：	40KG(水平) 20KG(垂直)
標配電機：	兩相60步進電機	絲杆導程：	G1610

在線谘詢

全國熱線

400-800-2581

產品簡介 / Introduction

產品介紹

FSL60滾珠絲杆直線模組，是本公司2019年最新研發的一款絲杆精密型模組，采用全封閉結構，本體寬度60MM，與其他直線模組相比，精度明顯提高，精度可達0.02MM，滿足用戶對靜音、負載、速度、行程、構建方麵的不同應用需求。

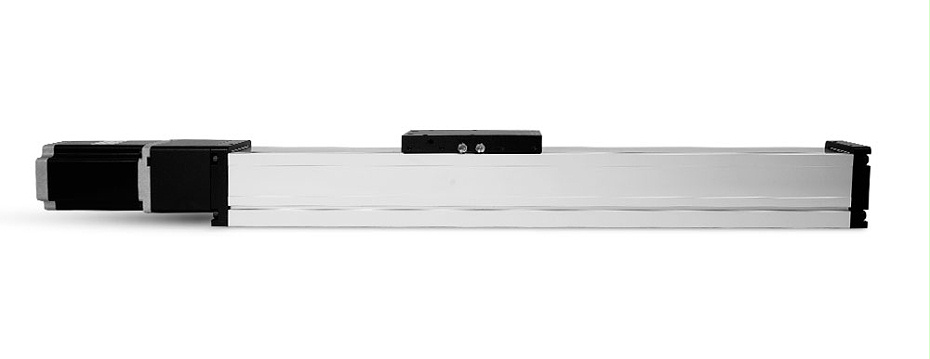

60絲杆直線模組

產品特點

1.實現高精度運行，精度可達±0.02MM。

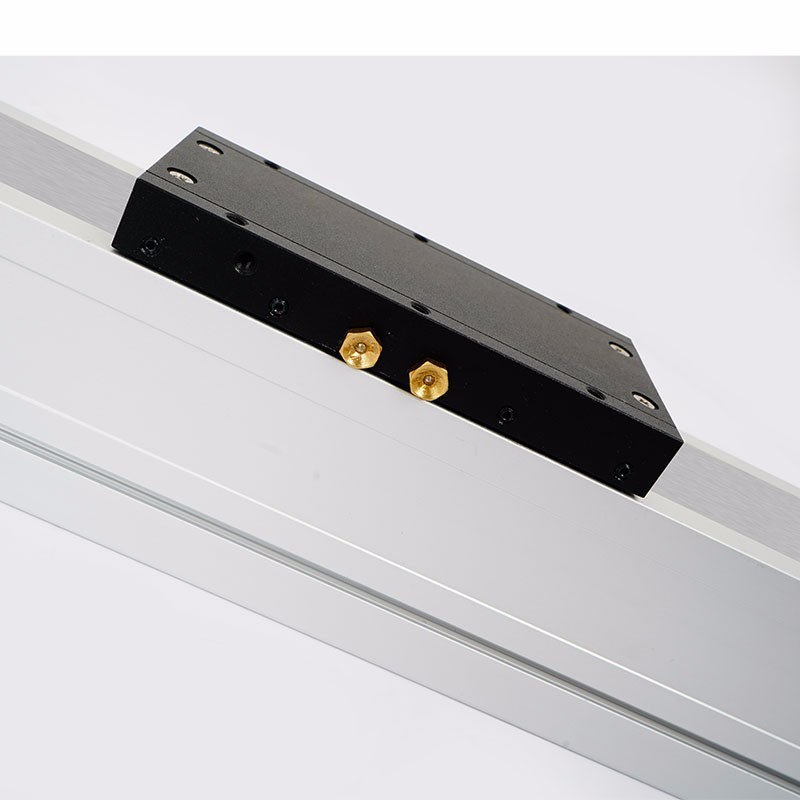

2.增加注油口，保養更方便，
3.小巧，結構緊湊，直線導軌采用寬軌，運行更穩定。

產品參數

絲杆規格	標配（G1610）選配（G1605/G1616）
模組寬度	60MM
精度	精度±0.02MM
承重	水平負載≤40KG 垂直負載≤20KG
有效行程	≤1050MM
使用環境	避免粉塵及腐蝕氣體，工作溫度＜80℃，濕度＜85%RH 無凝溶，使用溫度-20℃~50℃
最大速度	400MM/s（水平滿載） 300MM/s(垂直滿載)
滾珠絲杆直徑	標準（10MM）非標（5MM/16MM）

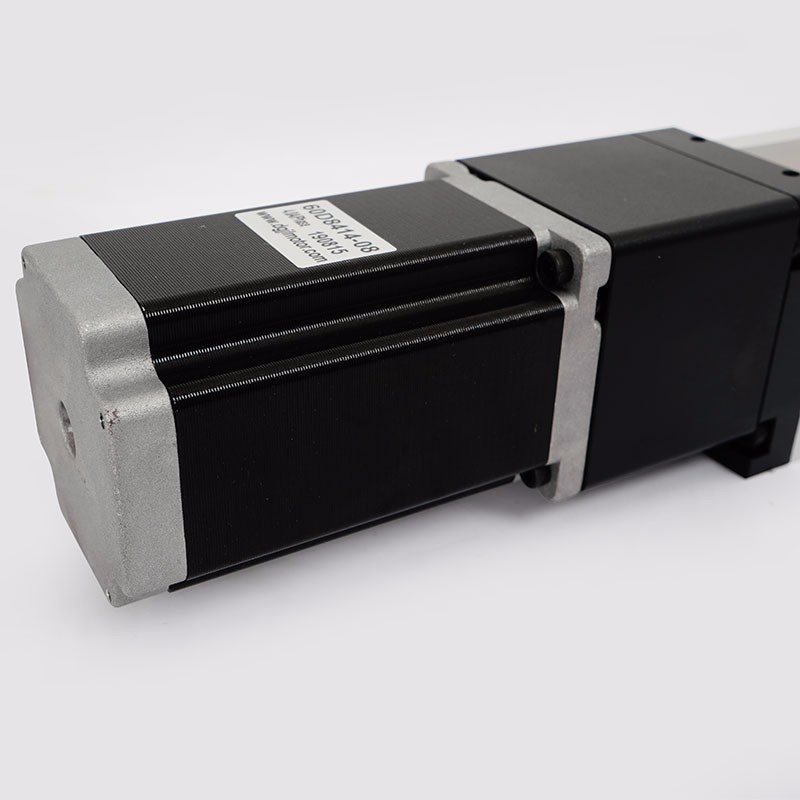

標配電機參數	兩相60步進電機（法蘭尺寸：60MM 額定電流：3A）
行走壽命	15000小時
可搭建方式	可以疊十字、懸臂、T型、龍門式、三軸式、四軸式多種疊法

產品圖紙

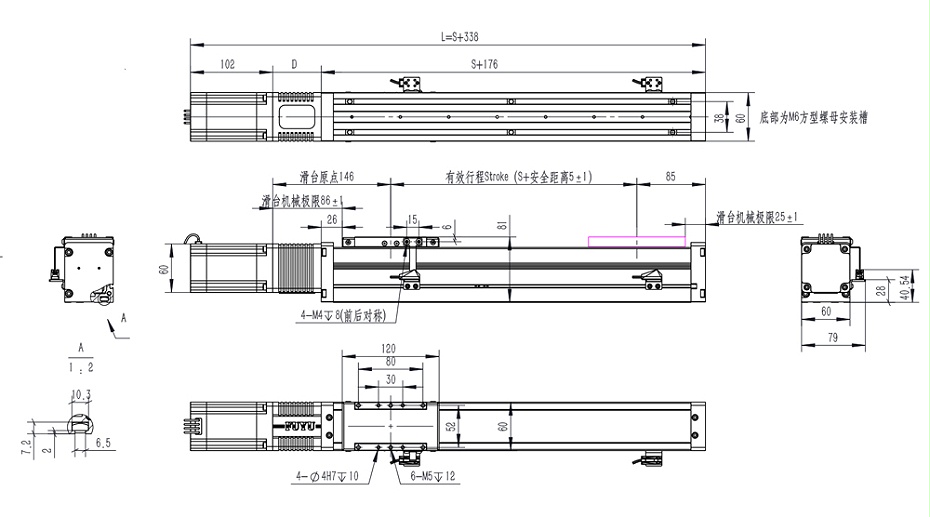

FSL60 v2版本圖紙
